slon-高梯度立环强磁磁选机

16351265536443693产品简介

SLON-高梯度立环强磁磁选机是目前性能、技术好的的强磁选设备,该机从根本上解决了平环强磁选机和平环高梯度磁介质容易堵塞技术难题,它具有富集比大、对给矿粒度、浓度和品位波动适应性强、工作可靠、操作维护方便等优点,该机分选弱磁性矿石实现了精矿品位高和回收率高的双高优点。

slon型脉动高梯度磁选机结构11

该机结构主要由如图1所示13部分组成。立环内装有导磁不锈钢板网磁介质(也可以根据需要填充钢毛等磁介质)。选别时,转环做顺时针旋转,矿浆从给矿斗给入,沿上铁轭缝隙流经转环,转环内的磁介质在磁场中被磁化,磁介质表面形成高梯度磁场,矿浆中磁性颗粒吸着在磁介质表面,由转环带至顶部无磁4区,被冲洗水冲入精矿斗,非磁性颗粒沿铁轭缝隙流入尾矿斗排走。

16351265536443693适用物料

该设备赤铁矿、褐铁矿、菱铁矿、钛铁矿、铬铁矿、黑钨矿、钽铌矿等弱磁性矿物的选矿;石英、长石、霞石、萤石、硅线石、锂辉石、高岭土等非金属矿物的除铁、提纯。

16351265536443693应用领域


SLon立环脉动高梯度磁选机主要特点:
转环立式旋转、反冲精矿。平环强磁选和磁介质堵塞的问题是国内外几十年未解决的技术难题。SLon磁选机采用转环立式旋转方式,对于每一组磁介质而言,冲洗精矿的方向与给矿方向相反,粗颗粒不必穿过磁介质堆便可冲洗出来,从而有效地防止了磁介质堵塞。
设置矿浆脉动机构,驱动矿浆产生脉动流体力。在脉动流体力的作用下,矿浆中的矿粒始终处于松散状态,可提高磁性精矿的质量。
平环高梯度磁选机对给矿粒度要求比较严格,我们研究了独特磁系结构及优化组合的磁介质,使SLon磁选机给矿粒度上限达到2.0毫米,简化了现场分级作业,具有更为广泛的适应性。

16351265536443693工作原理

高梯度磁选处理的物料粒度通常较细,影响选矿过程的力除了磁力、流体力、重力以外,磁性矿粒与脉石之间的表面力(包括静电力和范德华力)也不容忽略。这些力对矿粒的作用都是单向的。如矿浆从上至下流动时,部分脉石被其他矿粒或介质丝架住(图6)。因流体力R方向朝下,故这些脉石不能脱离,导致精矿品位下降,严重时还会导致磁介质堵塞。此外,附着在磁介质表面的脉石占据了部分有效捕收表面,影响磁介质对磁性矿粒的捕收。
一般高梯度磁选中,当给矿方向从上至下时,绝大多数被捕集的磁性矿粒停留在磁介质的上面,下表面捕获的矿粒很少。在脉动高梯度磁选中,分选区矿浆不断变换流动方向,磁介质上下表面都能机会大致均等地捕获磁性矿粒。因此,尽管脉动力的存在增大了竞争力,但在适当的冲程冲次范围内,因捕获区增加可使磁性矿粒的捕获得到补偿。
根据试验所用场强,介质丝径等参数对单颗赤铁矿或石英受力的估算值得知,粒度大于10μm时,磁力强大,脉动流体力居第二位,成为影响选矿指标得第二要素;进浆流体力为第三要素;静电力、范德华力和重力比以前三种力小1至2个数量级,对选矿指标影响较小。当粒度小于10μm时,静电力和范德华力越来越接近于磁力,成为不可忽略的因素,在设计中采用脉动机构,对提高磁性精矿品位和选矿效率,防止堵塞都起着重要的作用。

201612141542400

脉动机构由JZT-24-4型电磁调速电动机驱动。脉动冲次的可调范围为0~400次/min,冲程箱输出冲程的可调范围为0~30mm。选别区的有效冲程和冲程箱的输出冲程换算关系如下:
S.=0.66S
式中 S.——有效冲程
S——冲程箱输出冲程

16351265536443693技术参数

型号参数TLGT-500TLGT-750(I)实验型TLGT-750(II)实验型TLGT-1000TLGT-1250TLGT-1500TLGT-1750TLGT-2000TLGT-2500TLGT-3000
转换直径(mm)500750750100012501500175200025003000
转换转速(r/min)0.3-332-4
给矿粒度(mm)(-200mesh%)-1.0-1.0-1.0-1.2(30-100)
给矿浓度(%)10-40
矿浆通过能力(m³/h)0.25-0.50.5-1.05-1012.5-2020-5050-10075-150100-200200-400350-650
干矿处理量(t/h)0.03-0.1250.06-0.252-44-710-1820-3030-5050-80100-150150-250
额定背景场强(T)1.01.01.01.01.01.01.01.01.01.0
额定激磁电流(A)130011008606509009501200120014001400
额定激磁电压(V)121617.526.5313738434562
额定激磁功率(KW)16181517283546526387
转换电动机功率(KW)0.370.550.551.11.5345.51118.5
脉动电动机功率(KW)0.370.751.52.22.2447.51118.5

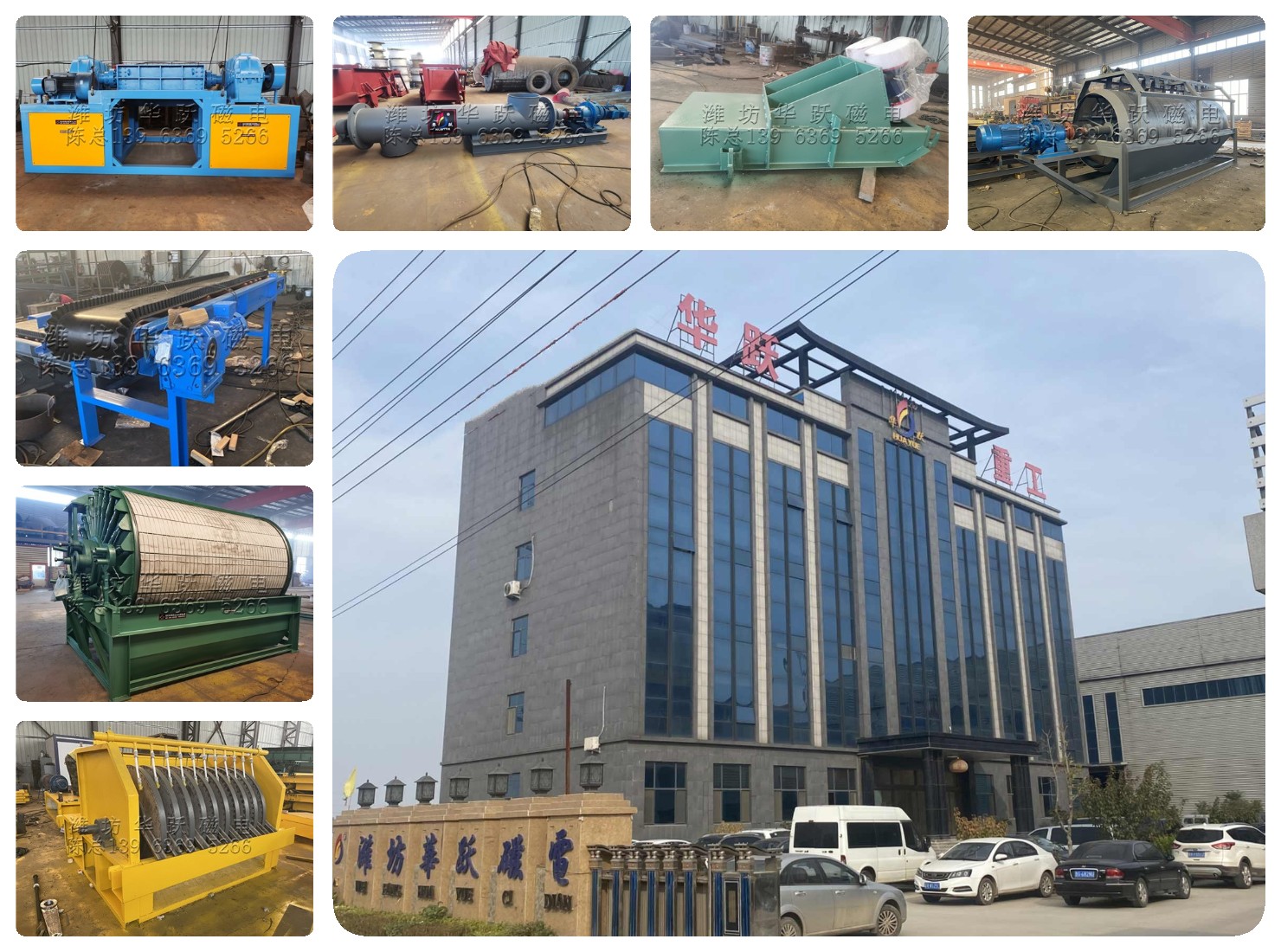

16351265536443693生产现场
